Setup Icom MA-510TR

Setup Perangkat AIS MA-510TR (Class B AIS Transponder)

Persiapan

Hal yang perlu anda siapkan sebelum memulai setup perangkat iCOM MA-510TR adalah:

• ICOM MA-510TR
• Antenna GPS
• Antenna VHF
• Kabel DC power
• Kabel USB mini-B to USB type-A

Front Panel Icom MA-510TR

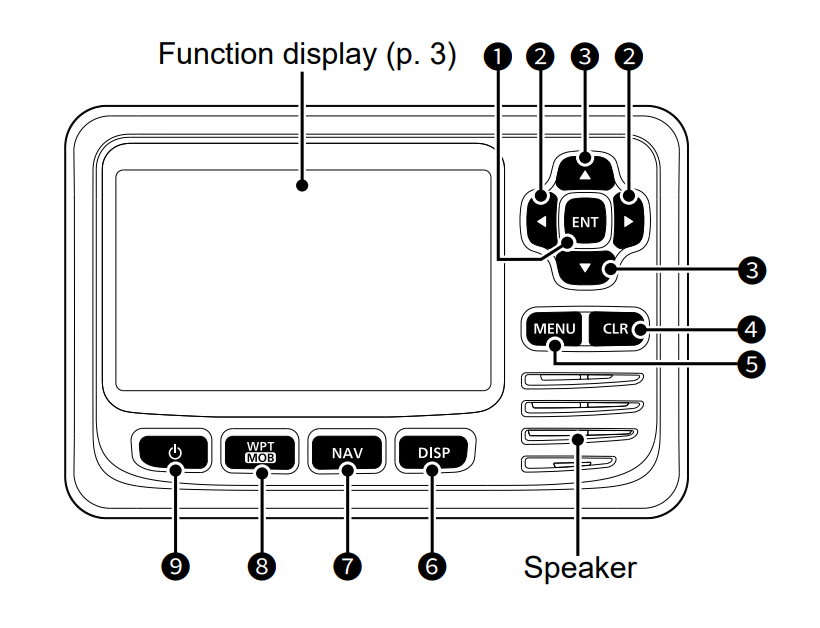

Gambar 1. Front panel

Keterangan :

1. Tombol Enter [ENT] : Tekan untuk mengatur data yang dipilih
2. Tombol Kiri/Kanan [◀] / [▶] :
   • Tekan untuk memilih target AIS, dan seterusnya.
   • Tekan untuk memilih karakter atau angka dalam mode entri.
3. Tombol Atas/Bawah [▲] / [▼] :
   • Tekan untuk memilih item Menu, pengaturan Menu, dan sebagainya. (p. 7)
   • Tekan [▲] atau [▼] untuk memilih rentang tampilan pada layar plotter. (p. 12)
   • Tekan untuk memilih karakter atau angka dalam mode entri.
   • Tekan untuk memilih saluran suara (voice channel) di layar pemilihan saluran suara. (p. 31)
4. Tombol Hapus [CLR] : Tekan untuk menghapus/membatalkan data yang dimasukkan atau kembali ke layar sebelumnya
5. Tombol Menu [MENU] (p. 8) : Tekan untuk menampilkan atau menutup layar Menu
6. Tombol Tampilan [DISP] (p. 11) : Tekan untuk mengganti layar utama antara AIS (Plotter)
7. Tombol Navigasi [NAV] (p. 28) : Tekan untuk memulai atau menghentikan mode Navigasi
8. Tombol Waypoint/Man Overboard [WPT/MOB] :
   • Tekan untuk menetapkan titik arah. (p. 24)
   • Tahan selama 1 detik untuk memulai atau menghentikan mode MOB (Man Overboard). (p. 27)
9. Tombol Power [⏻] : Tahan selama 1 detik untuk menghidupkan atau mematikan transponder.

Proses Memasukan Data Kapal

1. Pasangkan perangkat (Power, GPS, Antenna) ke Icom MA-510TR
2. Setelah semua terpasang, nyalakan Icom MA-510TR dengan cara menekan tombol daya selama 1 detik
3. Tekan tombol [ENT] dan masukan nomor MMSI yang telah terbit di Ditjen Hubla (Direktort Jendral Perhubungan Laut)
4. Tekan tombol menu [MENU] dan tekan “Pengaturan AIS”


Gambar 2. Tampilan menu

5. Pada menu ini, Anda bisa memasukan data kapal seperti nama kapal, tanda panggilan (Callsign), posisi GPS dan jenis kapal.


Gambar 3. Tampilan menu data kapal
(Nama callsign dan MMSI sebagian telah disamarkan untuk keperluan publikasi)

6. Saat akan membuat huruf, angka dan lain sebagainya, Anda bisa menggunakan tombol atas [▲], bawah [▼], kanan [▶], kiri [◀] dan [ENT]


Gambar 4. Proses memasukan nama kapal
(Nama kapal sebagian telah disamarkan untuk keperluan publikasi)

7. Pada tampilan menu “Konfigurasi”, Anda bisa mengubah pengaturan AIS sesuai dengan keinginan


Gambar 4. Tampilan menu konfigurasi

Cara Mendapatkan Port Komunikasi Serial Antara Perangkat AIS dan Laptop/PC

1. Sambungkan USB mini–B to USB type–A ke AIS transponder menuju laptop/pc

2. Download USB driver di website resmi Icom atau bisa langsung melalui link ini

3. Masuk ke menu Support > Firmware/Software dan ketikkan tipe dari perangkat AIS Anda, pada kasus ini yaitu Icom MA-510TR



   Gambar 5. Tampilan situs resmi Icom



   Gambar 6. Tampilan driver yang dicari



   Gambar 7. Tampilan download driver

4. Buka dan install


   Gambar 8. Instalasi USB Driver

5. Sekarang cek apakah USB driver tersebut sudah terpasang. Buka “Device Manager” > “Ports (COM & LPT)” > MA-510TR (COM3) *Tiap komputer bisa berbeda-beda lokasi devicenya, pada panduan ini device berada di COM3


   Gambar 8. Tampilan "Device Manager"

Note

• Jika port tidak muncul, lakukan instalasi ulang driver dan cek apakah kabel mini–B to USB sudah terpasang di laptop/PC Anda
• Jika anda menggunakan VMware, maka tambahkanlah port tambahan untuk VM tersebut

6. Port yang tertera di Device Manager adalah port komunikasi serial anda dengan perangkat AIS

Attachment

Instruction Manual

Referensi

• https://www.icomjapan.com/lineup/products/MA-510TR/

---
